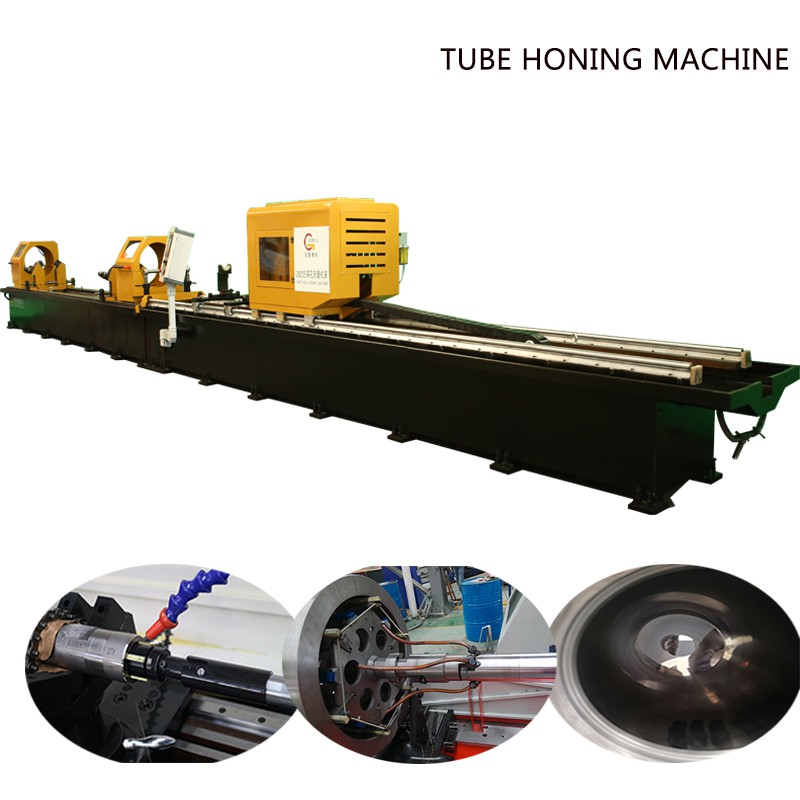

Buishoonmachine voor het repareren van cilinders

Buishoonmachine is een veelzijdige buishoonmachine die de beste eigenschappen van andere Sunnen en General Hone-machines combineert. Nauwkeurig dimensioneren en afwerken van lange en grote boringen was nog nooit zo eenvoudig en productiever.

De uitzetting en aanscherping van de hoonkop wordt geregeld door een servomotor, die niet alleen een constante druktoevoer van de hoonkop kan realiseren, maar ook een constante volumetoevoer van de hoonkop kan realiseren.



Productie Introductie:

KENMERKEN :

• Een PLC-besturing en digitaal display maken volledige controle en bewaking van de machinecondities mogelijk
• Een ingebouwde belastingsmeter geeft hoge en lage plekken in de buisboring aan, aangezien de operator de slag naar wens kan aanpassen voor een optimale cyclustijd
• De machinist kan ook krappe plekken in de boring bepalen bij gebruik van de functies Short Stroke Cycle en Stroke Dwell
• Het modulaire hoongereedschapsysteem compenseert voortdurend materiaalverwijdering en steenslijtage om de machine te allen tijde met maximale efficiëntie te laten werken
• De machine is verkrijgbaar in modellen van twee meter, vier meter, zes meter en acht meter, er zijn verschillende gereedschapssystemen beschikbaar, afhankelijk van de specifieke toepassing
• Levenslange applicatieservice bij elke aankoop van een machine

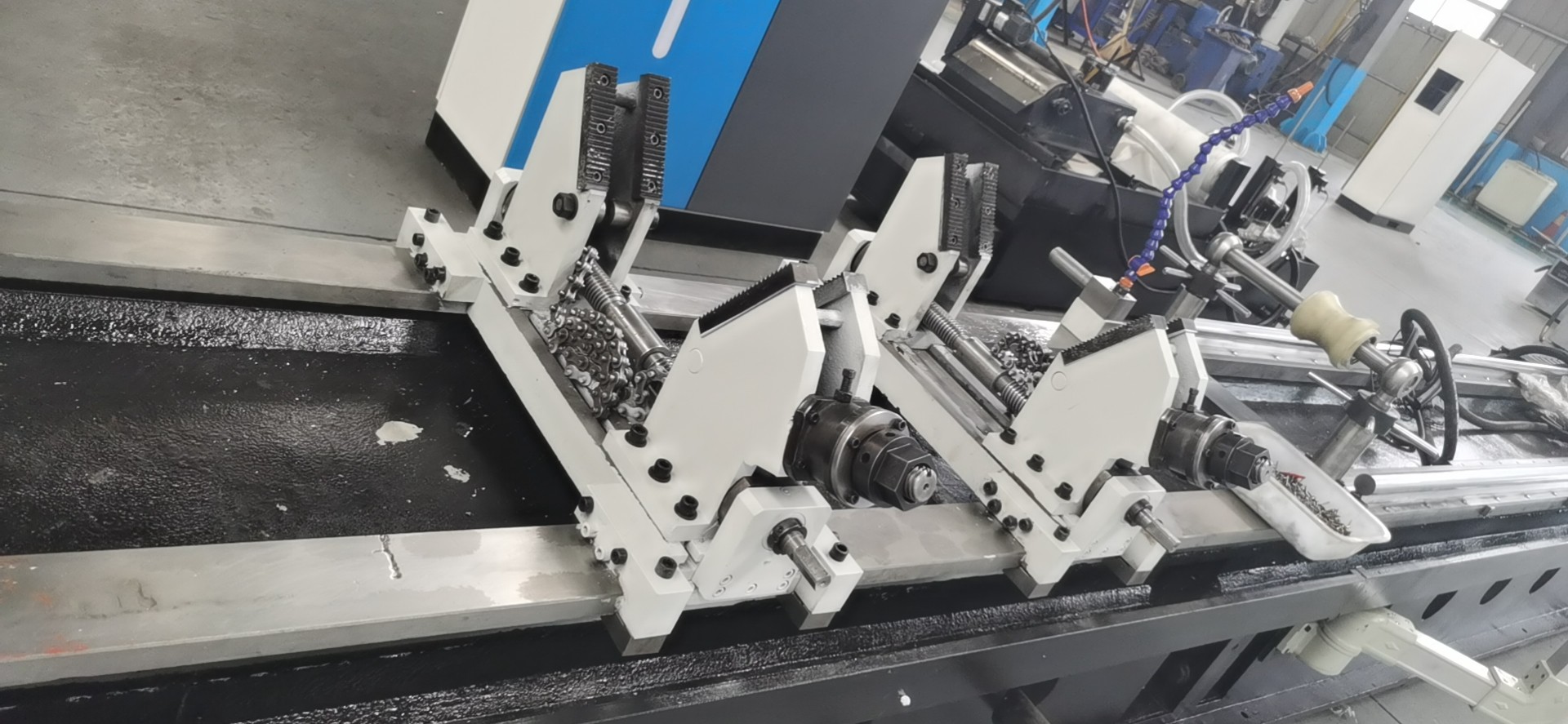

 Werkstuk spannen

Het werkstuk wordt op twee sets V-type werkstukbeugels geplaatst en het werkstuk wordt vergrendeld door pijpklemkettingen. De V-type beugel kan handmatig worden aangepast aan het spannen van werkstukken met verschillende diameters.

Machine hoofdstructuur:

Machinebedlichaam, hoonkast, 2 sets werkstukbeugels, hoonstaafsteun, tandheugelstructuur, koelsysteem, Delta PLC-besturingssysteem, elektrische kast, enz.

CNC-as:

Z1-as: Longitudinale invoerbeweging van de hoonkast (reciprocerende beweging van de slijpkop), servomotor drijft tandheugelstructuur aan via verloopstuk.

Z2-as: regelt de uitzetting en samentrekking van het gereedschap, servomotor drijft de gereedschapsexpansiepen aan om axiaal door het verloopstuk te bewegen

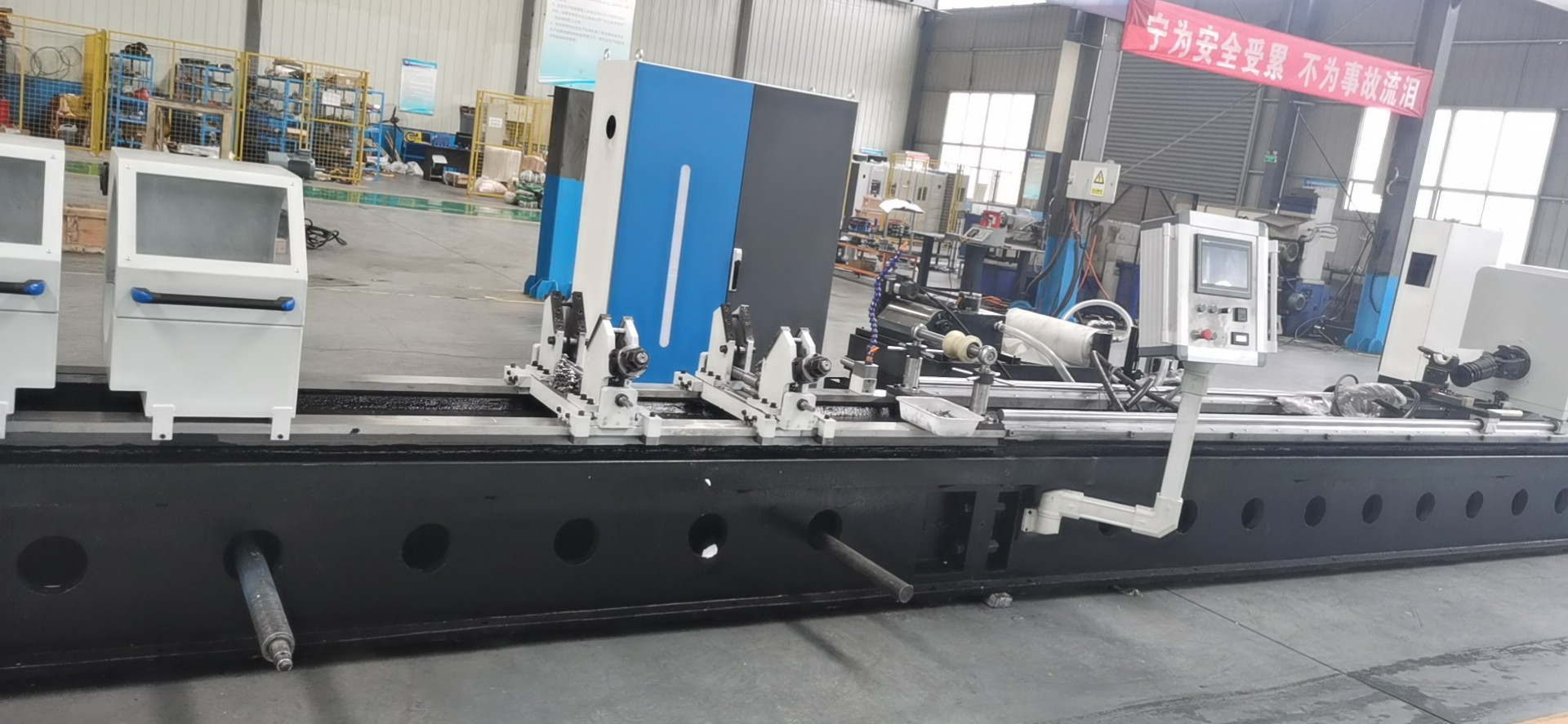

Machinebed

De machine neemt een gietmachinebed aan, met hoge stijfheid en stabiliteit, na twee verouderingsbehandelingen wordt de interne spanning geëlimineerd, worden de structuur en grootte gestabiliseerd en zijn de mechanische eigenschappen verbeterd.

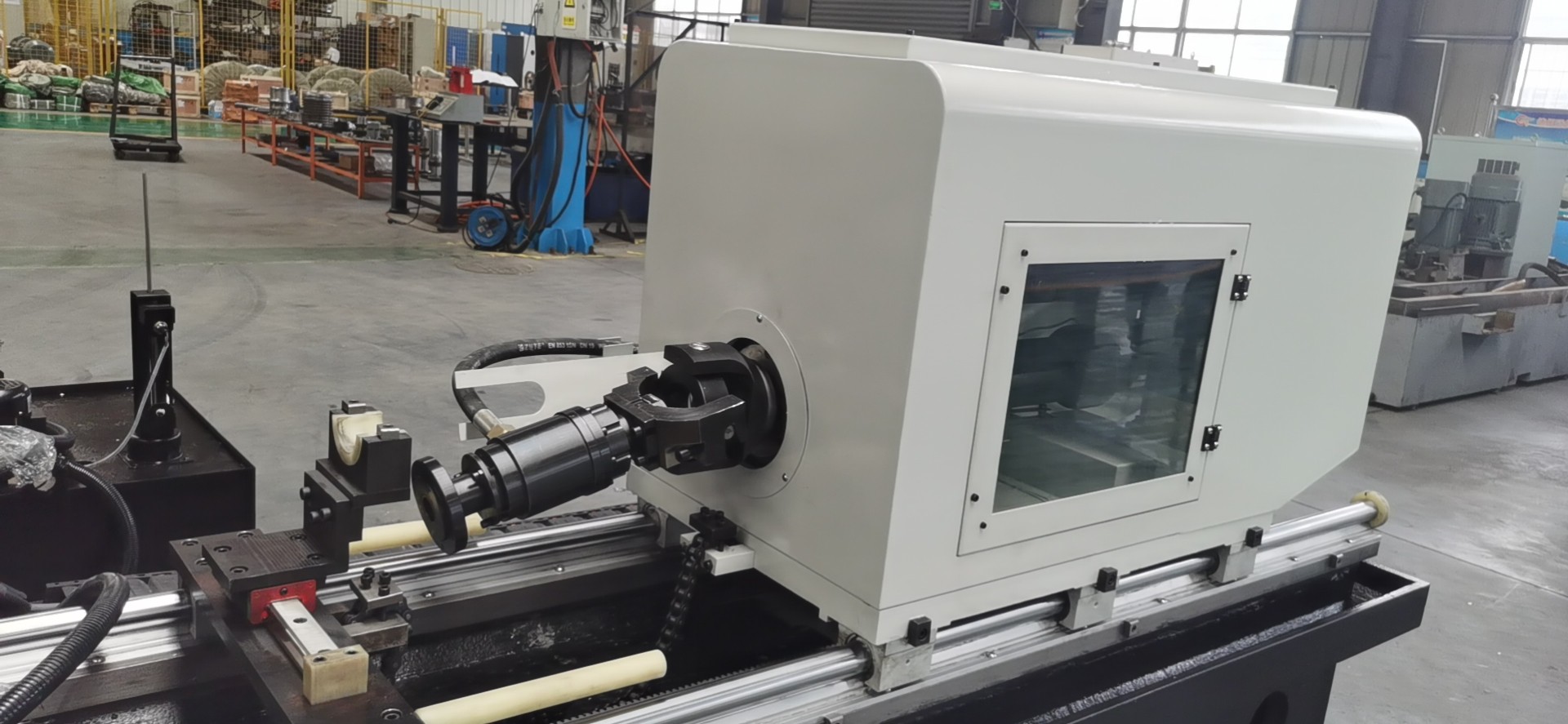

Honingdoos

Het wordt gebruikt om de rotatie van de hoonkop aan te drijven en de snelheid van het gereedschap kan traploos worden aangepast.

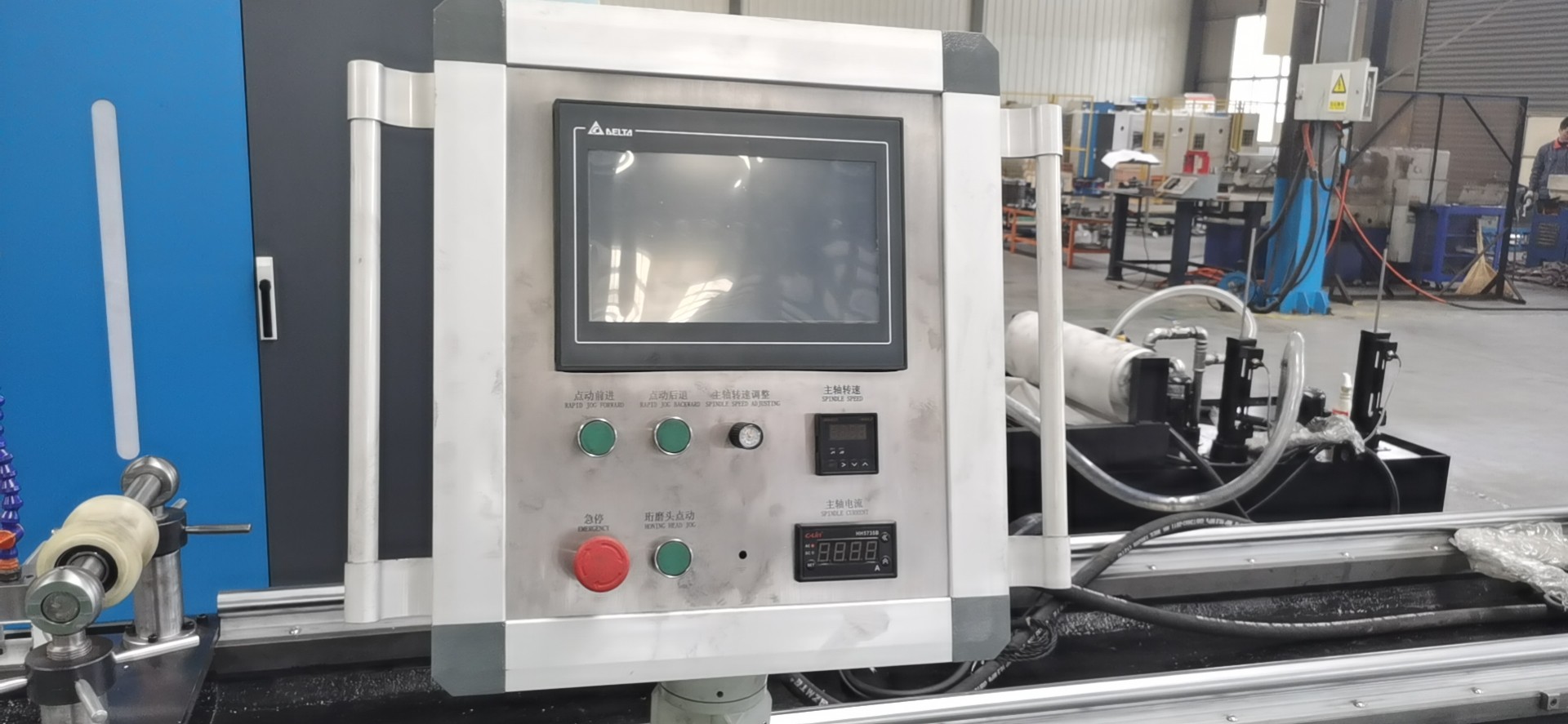

Controle systeem

Delta PLC-besturing.

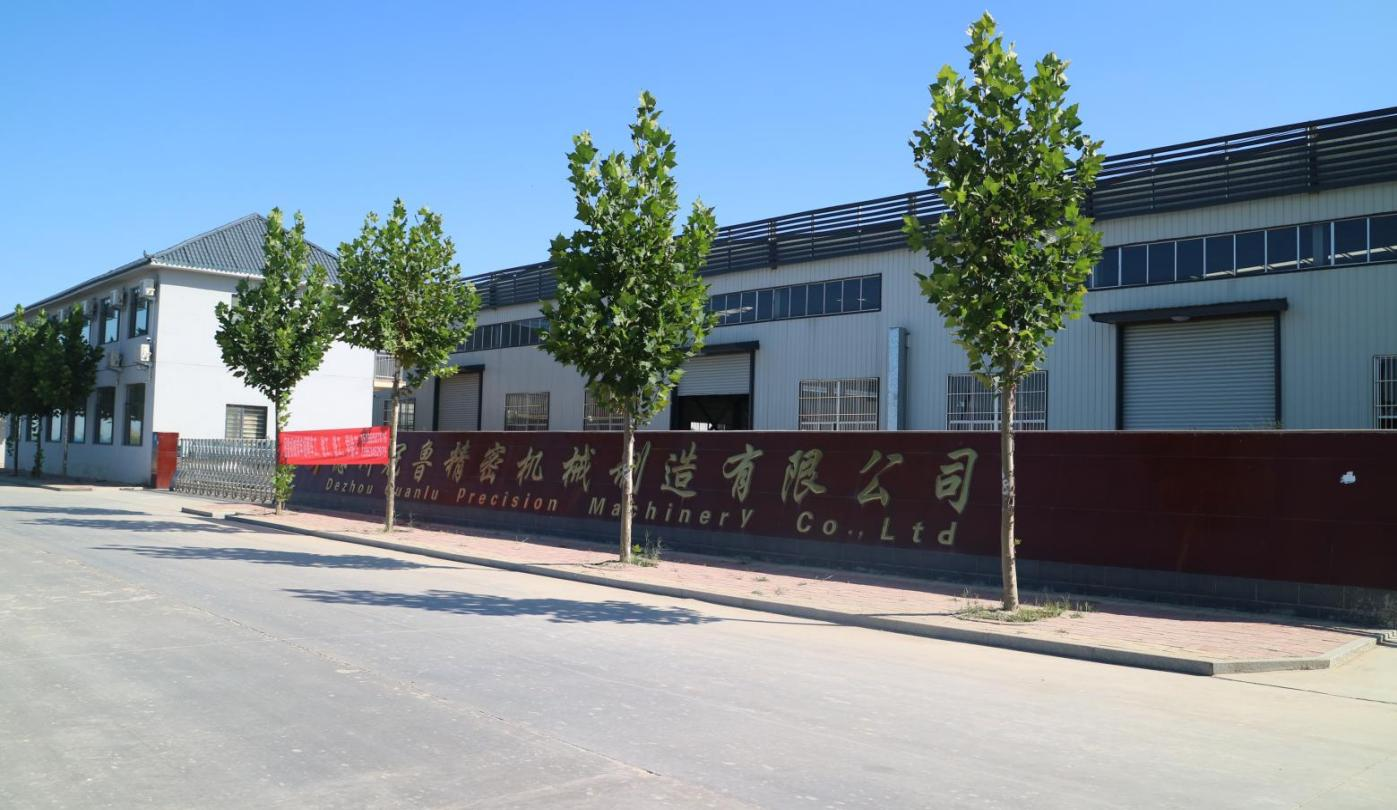

Bedrijfsfoto's:

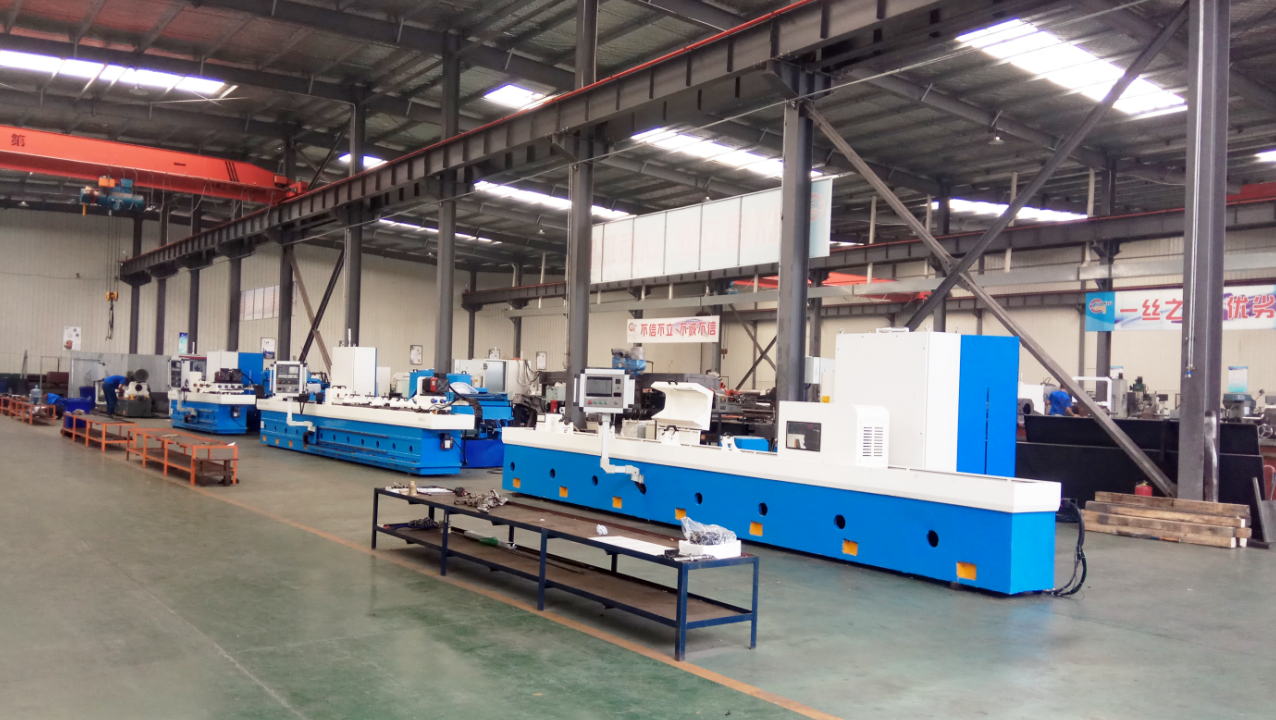

Plant 1



Plant 2

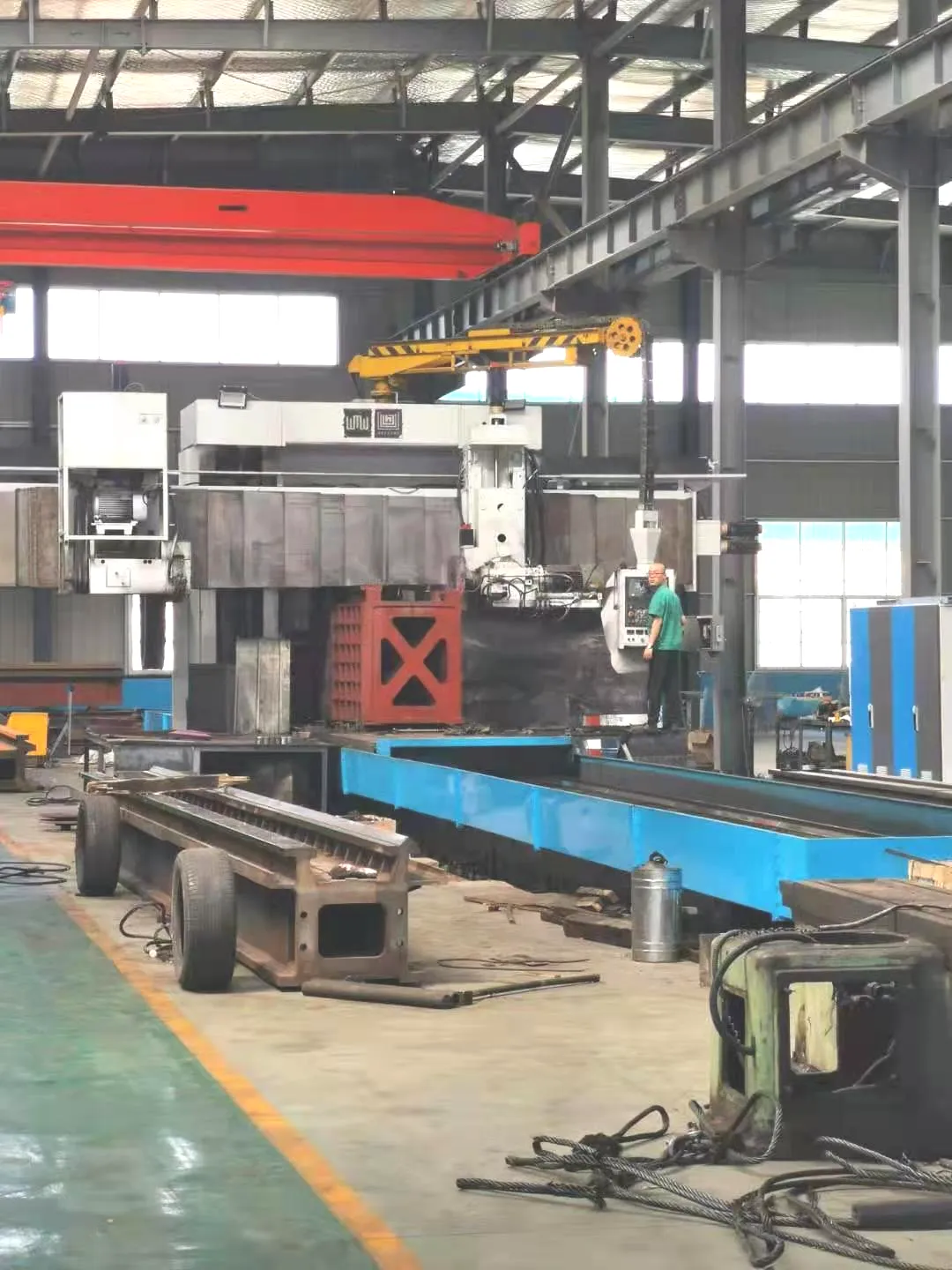

                                              12M Duitsland HECKERT geleiderail slijpmachine

Bewerking lineaire nauwkeurigheid: elke 1000 mm/2-3um tolerantie.
