Diepgatboormachine

Diepgatboormachine, het zou ook BTA diepgatboormachine kunnen worden genoemd, BTA is de methode voor het lossen van chips. Sommige banen zijn holle buizen, ze moeten het gat vergroten, dus het zou een boormachine voor diepe gaten kunnen worden genoemd, sommige banen zijn groot, solide en materiaal is duur, dus de gebruikers moeten de kern hebben in plaats van chips, zodat ze kunnen gebruiken diep gat trepanning-proces, dus het zou een diepe trepanning-machine kunnen worden genoemd.

BTA diepgatboormachine functies:

Massief boren: door boorkop kan de diepgatboormachine boren van de maat 30 mm tot 150 mm (afhankelijk van verschillende modellen van diepgatboormachines). Het kan alle metalen boren, zoals roestvrij staal, gietijzer, normaal staal, koper, nikkel enzovoort.

Teller saai: door tegenboorkop kan de diepgatboormachine een gat boren van 30 mm tot 800 mm (afhankelijk van verschillende diepgatmachinemodellen).

Trek saai: door een trekboorkop kan de diepgatmachine ook een diepgatboorproces uitvoeren. we hebben twee structuren van pull-boring, een is een normale BTA diepgatboor- en boormachine, het heeft alleen de pull-boringfunctie. Klant gebruikt deze functie niet vaak. De andere structuur is speciaal ontworpen voor het boren van diepe gaten, deze machine is zeer geschikt voor het gebruik van een trekboorproces. De taken van de eindgebruiker zijn lange buizen met dunne wand, vereist het trekboorproces om het gat recht te maken en minder gatafwijking.

Polijsten:Door de kop te polijsten, zouden de banen die met een diepgatboormachine werkten, een betere oppervlakteruwheid van het binnenste gat kunnen hebben, dit gereedschap zal het oppervlak harder maken en de ruwheid van Ra0.4-Ra0.8um krijgen.

Trepanning: Door de kop te trepaneren, krijgt de diepgatboormachine de kern van de massieve staaf. Wanneer de materialen duur zijn, de baan een grote diameter heeft, zal de klant dit proces gebruiken om energie te besparen (zou minder elektriciteit kunnen gebruiken om te werken) en kan de kern van de grote staaf opnieuw worden gebruikt. dus de diepgatboormachine zou ook diepgat-trepanningmachine kunnen worden genoemd. Maar als de klant alleen een diepgat-trepanning-proces gebruikt, hebben we het diepgat-trepanning-machinemodel, dat een beetje andere structuur heeft met de traditionele diepgatboormachine.

Boor-/boorcapaciteit:

Massief boren: 30 mm-150 mm (verschillende modellen)

Saai/tegenboren/polijsten: 30mm-800mm (verschillende modellen)

Trepanning: 70 mm-800 mm (verschillende modellen)

Diep gat boren en boren en trepanning maximale lengte is 15 meter.

Gat tot diameterverhouding: 1: 400

Onze diepgatboormachines kunnen verschillende gaten boren: doorgaand gat, blind gat, concentrisch gat, excentrisch gat en stapgat (sommige hebben speciale boorinrichtingen nodig)

Gat afgewerkte ruwheid door verschillende diepgatprocessen:

Massief boren: IT9-IT11, ruwheid van het boorgat: Ra3.2-Ra6.3um

Ruwe boring: IT8-IT9, ruwheid van het boorgat: Ra3.2-Ra6.3um

Fijnkotteren: IT7-IT9, fijnkotteren ruwheid: Ra1.6um-Ra3.2um

Polijsten (IT6-IT7, polijsten gat ruwheid: Ra0.4-Ra0.8um)

Dezhou Guanlu BTA diepgatboormachines beschikbare modellen:

T2120 diepgatboormachine: de maximale capaciteit van het tegenboren en trekken van boorgaten is 200 mm.

T2125 diepgatboormachines: de maximale capaciteit van het tegenboren en trekken van boorgaten is 250 mm

T2135 diepgatboormachine, Max. tegenboren en trekboorgatcapaciteit is 350 mm;

T2150 diepgatboor- en boormachine, maximale boorgatcapaciteit is 500 mm.

T2180 diepgatboormachine, maximale boorcapaciteit is 800 mm.

T21100 diepgatboormachine, maximale boorcapaciteit is 1000 mm.

Toepassingsindustrieën voor diepgatboormachines:

Hydraulische cilinders: de diepgatboormachine wordt veel gebruikt in de hydraulische cilinderindustrie.

Auto-industrie: cilinderblok en cilinderkop.

Olie- en gasindustrie: diepgatboormachines voor olievelden zijn het belangrijkste gebruik van het diepgatboorsysteem.

Kolenindustrie: de kolenindustrie is de belangrijkste industrie die de diepgatmachines gebruikt.

Militaire industrie: geweerlopen worden gemaakt door BTA-diepgatboormachines.

We kunnen een BTA-machine voor diepgatboren en pistoolboren maken, die veel wordt gebruikt in meer industrieën. Het kan gaten boren van 6 mm tot 100 mm. Dus één machine kan twee diepgatboorsystemen gebruiken en zowel groot als klein gat krijgen.

Dezhou Guanlu diepgat boormachine voornamelijk structuren en parameters:

Machinebed:

Het machinebed is gemaakt van harszand en genormaliseerd na het gieten. Als de verwerkingsdiepte meer dan 1 meter is, neemt het machinebed een gespleten structuur aan, geassembleerd met bouten met hoge sterkte en gepositioneerd met een kegelpen.

Adopteer dubbele rechthoekige glijdende geleiderail, precisieslijpen, afschrikbehandeling, de hardheid kan HRC48-HRC52 zijn.

Enkele geleiderail breedte x dikte=160 mm X 40 mm; totale breedte van geleiderail is 600mm; Het rek dat wordt behandeld door slijpen en afschrikken, is in het machinebed gemonteerd en wordt gebruikt voor de toevoer van snijgereedschap. De machine heeft een groot draagvermogen, goede stijfheid en stabiele transmissie.

kop

Gebruikt voor het aandrijven van het werkstuk om te roteren, bevestigd aan de linkerkant van het machinebed; Handgeschakelde drieversnellingen, traploos toerental binnen elke versnelling; De hoofdmotor drijft de spil aan om te draaien na vertraging van de synchrone riem, synchrone katrol en tandwielsysteem.

De tandwielen worden machinaal bewerkt door precisieslijpen, het tandwieloppervlak wordt geblust door hoogfrequent afschrikken en de hardheid van het tandoppervlak is HRC48-52, zodat het tandwiel een hoge sterkte, hoge hardheid, hoge slijtvastheid en hoge vermoeidheidslimiet kan verkrijgen, en kan relatief grote wissel- en schokbelasting weerstaan.

Om de levensduur van tandwielen en lagers te verbeteren, wordt smeerolie gebruikt om de smering te laten circuleren.

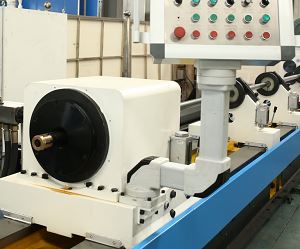

Oliedruk kop

Gebruikt voor het geleiden van het snijgereedschap, het leveren van snijolie en het ondersteunen van het werkstuk; Servomotor drijft zijn axiale beweging aan om het werkstuk met verschillende lengtes aan te passen en om het werkstuk vast en los te maken.

Servomotor wordt gebruikt om de oliedrukkop aan te drijven om het werkstuk vast of los te maken, met hoge precisie en stijfheid; de hele oliedrukkop neemt een doosstructuur aan, met hoge precisie en stijfheid.

Oliedrukkopsteunhuls: keur de structuur van de pakkingswedstrijd met geleidingsring goed, met een beter olieafdichtingseffect, vermijd het slechte fenomeen van kruipende en vergrendelde boorstangen.

De geleidehuls en de steunhuls voor de oliedrukkop moeten worden gemaakt volgens:

de eisen van de klant; Als de klant geen speciale vereisten heeft, zal (als de klant heeft besteld) volgens onze norm maken.

Boor doos

Gebruikt om het snijgereedschap te laten draaien; Handgeschakelde drieversnellingen, traploos toerental binnen elke versnelling; De verbindingsmof van de snijgereedschapschacht is gemonteerd in het voorste uiteinde van de spil om het snijgereedschap vast te klemmen. De hoofdmotor drijft de spil aan om te draaien na vertraging van de synchrone riem, synchrone katrol en tandwielsysteem.

De tandwielen worden machinaal bewerkt door precisieslijpen, het tandwieloppervlak wordt geblust door hoogfrequent afschrikken en de hardheid van het tandoppervlak is HRC48-52, zodat het tandwiel een hoge sterkte, hoge hardheid, hoge slijtvastheid en hoge vermoeidheidslimiet kan verkrijgen, en kan relatief grote wissel- en schokbelasting weerstaan.

Om de levensduur van tandwielen en lagers te verbeteren, wordt smeerolie gebruikt om de smering te laten circuleren.

Steunsteun boorstang

Gebruikt voor het ondersteunen van de boorstang; Er wordt een integrale structuur met hoge stijfheid aangenomen, waarop een steunhuls is gemonteerd, die de schokken en trillingen kan absorberen die tijdens het bewerken worden geproduceerd, enzovoort.

Het hangende trekmechanisme is gemonteerd op de steun van de boorstang, nadat het gat is voltooid, wordt de steun van de boorstang automatisch teruggetrokken naar de oorspronkelijke positie.

Middensteun

Gebruikt voor het ondersteunen van het werkstuk; Driepunts gesloten middensteunstructuur, twee rollen onderaan en één rol bovenaan; De laterale positie van twee rollen hieronder wordt aangepast door middel van een schroef.

Lijst met hoofdconfiguraties van de machine:

Machine standaard configuraties:

Machinebed, kop, werkstukdrager, oliedrukkop, steunsteun voor boorstang, boorkast, verschuifbare geleiderail, tandheugel, koelsysteem, SIEMENS-828D-regelsysteem, elektrische kast, middensteun, werklamp, machineparallellen en ankerbout, gebruikershandleiding van de machine.

Onderdelen voor optioneel:

Snijgereedschappen, hulpgereedschappen, snijolie, ander CNC-systeem.

Het bovenstaande zijn voornamelijk de onderdelen van onze machine, als u meer informatie nodig heeft. neem dan direct contact met ons op.

DZGuanlu MACHINE voordelen vergeleken met andere concurrenten:

Artikelen	Guanlu-merk:	Foto's

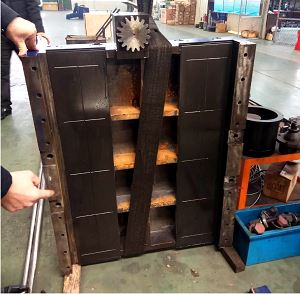

Machinebed	HT300 Nauwkeurige harszandijzergietwerk en driehoek versterken de structuur van de ribbenkast, met hoge stabiliteit. Ongeveer 800 kg per meter, veel zwaarder dan andere.
Oliedruk kop	Keurt de ingebouwde structuur van de hoofdspil goed, waardoor de machine veel stabieler en een veel hogere nauwkeurigheid werkte;
Geleiderail	Dubbele platte geleiderail, enkele railbreedte is 160 mm, 40 mm dikte, wat een zwaar laadvermogen garandeert.
Geleiderail smering	Geleiderail gebruikt speciale lijmtechnologie van het Japanse merk om te smeren, door minder wrijving om de slijtage aan de geleiderails te verminderen
Machine transmissie	Tandheugeltransmissiesysteem van het merk Taiwan, servomotoraandrijving, groot aangedreven koppel en geen toekomstige onderhoudskosten.
Machine spindel	De hoofdspil van de machine is een smeedstuk, hoge dichtheid, hoge stijfheid. Sommige concurrenten gebruiken naadloze pijplasbuizen. De tandwielen zijn hoogfrequent gedoofd;
Servobesturingen voor taakopspanning en gereedschapsinvoer	Dubbele servomotorstructuur, één is voor het vastdraaien van de baan en mechanische beweging van de oliedruk, de andere is voor het invoeren van gereedschap. De klemkracht en invoersnelheid worden ingesteld vanaf de CNC-controller, minder arbeidsintensiteit.
Werkzone schoon	Olieretoursleuf met beschermkap om olie te beschermen die naar de vloer lekt, waardoor de werkzone schoon blijft.
Middensteun	Driepunts middensteun, geschikt om onregelmatige vorm van de baan vast te klemmen.

DZGuanlu FABRIEK voordelen vergeleken met andere concurrenten:

Onze stad is de productiebasis van diepgatboor- en boormachines. Van deze lokale concurrenten is ons bedrijf de eerste keuze zodra klanten ons hebben bezocht en onze diepgatmachines hebben gezien. we hebben absoluut de voordelen dan anderen.

1. Sterke bewerkingsfaciliteiten.Machines van goede kwaliteit en goede nauwkeurigheid worden gemaakt door goede verspanende machines en geschoolde arbeiders. We hebben het Duitse merk Heckert gidsmolen. De gids van de diepgatmachines is het belangrijkste onderdeel, het bepaalt de nauwkeurigheid van machines. na grond door onze molen, houdt het oppervlak van het machinebed van spiegel.

2. De beroemdste technici.Ons bedrijf heeft de meest professionele technici. ze hadden meer dan 15 jaar op dit gebied gewerkt. Ze hebben veel ervaring en kunnen de diepgatmachines ontwerpen volgens het verzoek van de klant.

3. Geschoolde arbeidersteams. Tegenwoordig is het niet eenvoudig om werknemers in dienst te nemen. Vooral geschoolde arbeiders. Maar ons bedrijf heeft een speciaal managementsysteem om deze geschoolde werknemers te behouden. Al onze machines worden dus door vakmensen geassembleerd.

4. Onze BTA diepgatboormachine heeft een geavanceerde structuur.Tandheugeltransmissie, die stabiel kan zijn en grote kracht zal hebben voor de machine en geen reserveonderdelen hoeft te vervangen na een of twee jaar. Bredere geleiderail en extreem sterke constructie van het machinebed, waardoor de machine een groot laadvermogen en een goede stevigheid heeft. Meer voordelen zullen u informeren nadat u contact met ons hebt opgenomen.

5. Kwaliteitscontrolesysteem:, van machineontwerp, aankoop van onderdelen, bewerking van onderdelen, machinemontage, machinetest, machineverpakking, het hele proces, we hebben een inspectiesysteem om de kwaliteit van de diepgatmachine te garanderen.

6. Wij zijn de enige fabrikant van diepgatmachines die een kwaliteitsborgingscontract en een servicecontract na verkoop kan ondertekenen, dus alle klanten zullen gerust zijn nadat ze onze machines hebben gekocht.




Bedrijf Korte introductie:

Dezhou Guanlu Precision Machinery Co., Ltd, is opgericht in het jaar 2011, wij zijn de meest bekende fabriek in mijn lokale om diepgatboormachines te vervaardigen. Mijn stad Dezhou is de productiebasis van diepgatmachines. Bijna 99% BTA diepgatboormachines worden in mijn stad geproduceerd.

Mijn fabriek heeft onze eigen sterke bewerkingsfaciliteiten, we weten één ding diep, zonder een goede bewerkingsfaciliteit zou je niet in staat zijn om diepgatmachines van de beste kwaliteit en de beste nauwkeurigheid te vervaardigen. Dus we hebben het Duitse merk Heckert-gidsslijpmachine, de Chinese beroemdste planner, VMC, draaibanken, doosboormachine, freesmachine enzovoort. Met deze bovenstaande bewerkingsmachines, onder het juiste beheersysteem, konden we een snelle en stabiele levering hebben.

Onze diepgatboormachine is geëxporteerd naar meer dan 40 landen en heeft een goede reputatie en bekendheid verworven. We verbeterden elke dag onze kwaliteit en structuur. Bekijk hieronder ons nieuw ontworpen uiterlijk van onze machine:
