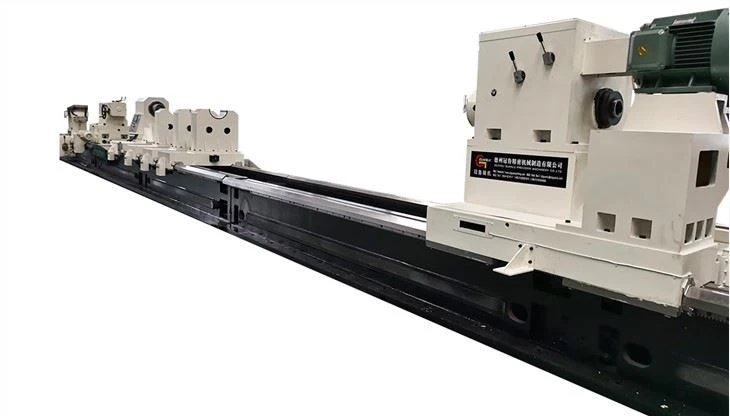

BTA-boormachine

Boordiameterbereik

Max. 280mm

Boordiameterbereik

30mm-100mm

Max. Boring diepte van het gat

6000mm

Max. Werkstuk lengte

6000mm

Gat boring proces

Chips gaan uit door het werkstuk en hebben een geboord gat.

Machinebasis, werktafel en andere basisonderdelen

HT300-ijzer, precieze gietharszand.
Tweemaal timingsbehandeling, hoge stijfheid en stabiliteit.

Tooling invoersysteem (Z-as)

Keurt de   servomotor die de T-type leidende schroef door de reductiestructuur drijft. De snelheid is instelbaar (traploos).

Koelvloeistofsysteem

Om de olie voor de gereedschappen te leveren, bestaat deze uit een olietank en   3 groepen hogedrukpompen.

Oliedruk hoofd

1. De oliedrukkop wordt gebruikt voor het geleiden van snijwerktuiggereedschap, olietoevoer, ondersteuning.
2. De oliedrukkop wordt aangedreven door een gewone motor om axiale beweging te maken.
3. De spindel van de oliedrukkop kan naar buiten worden gedrukt en teruggetrokken onder de controle van het hydraulisch systeem.
4. De oliedrukkop kan automatisch worden vergrendeld op het machinebed door de hydraulische drukplaat.

Machine controlerend systeem

Delta PLC

Aanpassing van de slagpositie

Positie op PLC-paneel instellen

Bedieningsconsole

Kleur van het touchscreen HMI

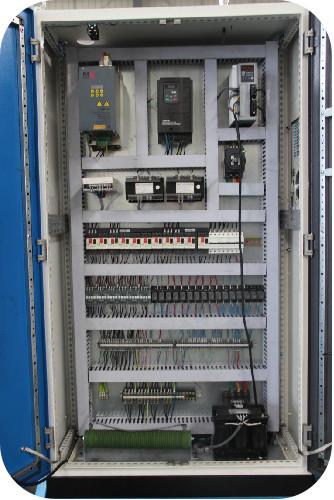

Elektrisch kabinet

Afzonderlijk met de machine (CE-standaardontwerp)

Luchtcirculatie

Uitlaatventilator (twee sets)

Voedingsspanning

Wens van de klant

Totaal aangesloten vermogen

Ongeveer 45KW
